Thiết kế lắp đặt tủ ATS chuyên nghiệp, an toàn, hiệu quả

Lắp đặt tủ ATS là giải pháp đảm bảo nguồn điện luôn ổn định, an toàn và liên tục cho hệ thống của bạn. iSolution cung cấp dịch vụ thiết kế lắp đặt tủ ATS chuyên nghiệp, tuân thủ tiêu chuẩn kỹ thuật, phù hợp mọi quy mô công trình. Liên hệ hotline 1900 4387 để được tư vấn miễn phí ngay hôm nay!

iSolution – Cung cấp, lắp đặt tủ ATS theo tiêu chuẩn

iSolution là đơn vị thiết kế và lắp đặt tủ ATS chuyên nghiệp, đáp ứng đầy đủ các tiêu chuẩn kỹ thuật TCVN và IEC quốc tế, đảm bảo hệ thống điện luôn vận hành an toàn, ổn định và hiệu quả. Với đội ngũ kỹ sư điện giàu kinh nghiệm cùng quy trình làm việc chuẩn hóa, chúng tôi mang đến giải pháp tối ưu cho mọi quy mô công trình.

Những lý do nên chọn iSolution để thi công tủ ATS:

• ⭐Thiết kế theo nhu cầu: Chúng tôi luôn bắt đầu từ khảo sát kỹ thuật, đánh giá công suất tải, điều kiện môi trường và đặc thù vận hành để lên thiết kế lắp đặt tủ ATS phù hợp, tiết kiệm và bền vững nhất.
• ⭐Tuân thủ tiêu chuẩn (IEC, TCVN): Mọi tủ ATS đều được thiết kế, thi công và kiểm định kỹ lưỡng, đảm bảo khả năng chuyển nguồn nhanh, ổn định và an toàn tuyệt đối.
• ⭐Đội ngũ kỹ sư điện chuyên sâu: Tự hào sở hữu đội ngũ chuyên môn có kinh nghiệm trong lĩnh vực điện công nghiệp, chúng tôi luôn sẵn sàng tư vấn, hỗ trợ kỹ thuật chuyên nghiệp.
• ⭐Sử dụng linh kiện chính hãng, độ bền cao: Các thiết bị trong tủ ATS được nhập khẩu từ Schneider, LS, Mitsubishi, giúp hệ thống vận hành ổn định, tuổi thọ lâu dài.
• ⭐Giải pháp tự động hóa và giám sát từ xa: Chúng tôi cung cấp các tùy chọn ATS điều khiển từ xa giúp doanh nghiệp dễ dàng quản lý và theo dõi tình trạng hệ thống.
• ⭐Dịch vụ hậu mãi và hỗ trợ 24/7: Chúng tôi cam kết bảo hành, bảo trì nhanh chóng, đồng hành cùng khách hàng trong suốt quá trình vận hành thiết bị.

Mỗi tủ ATS do chúng tôi thiết kế và lắp đặt không chỉ đáp ứng yêu cầu kỹ thuật mà còn thể hiện sự tinh chỉnh trong từng chi tiết, mang đến giải pháp điện năng an toàn, thông minh, hiệu quả cho mọi công trình.

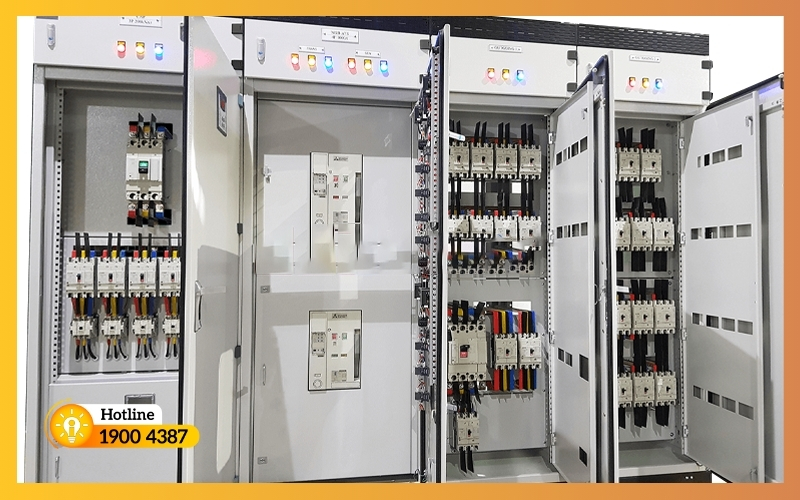

Tủ ATS là gì?

Tủ ATS hay còn gọi là tủ chuyển nguồn tự động, đây là thiết bị điện có chức năng tự động chuyển đổi nguồn điện giữa nguồn chính (điện lưới) và nguồn dự phòng (máy phát điện) khi xảy ra sự cố mất điện hoặc điện áp không ổn định. Nhờ đó, hệ thống luôn duy trì được nguồn điện liên tục, bảo vệ an toàn cho thiết bị và đảm bảo hoạt động.

Cấu tạo cơ bản của tủ ATS gồm:

• Bộ điều khiển trung tâm: Giám sát điện áp, dòng điện và điều khiển việc chuyển nguồn.
• Thiết bị đóng cắt (Contactor, MCCB, ACB): Thực hiện thao tác chuyển mạch giữa hai nguồn.
• Bộ hiển thị & cảnh báo: Hiển thị trạng thái hoạt động, cảnh báo sự cố.
• Mạch điều khiển logic: Đảm bảo quy trình chuyển mạch diễn ra đúng thứ tự và an toàn.

Tủ ATS hoạt động dựa trên cơ chế tự động giám sát điện áp đầu vào của nguồn chính. Khi điện lưới mất hoặc điện áp thấp hơn ngưỡng cho phép, ATS sẽ gửi tín hiệu khởi động máy phát điện. Sau khi máy phát hoạt động ổn định, hệ thống sẽ chuyển tải sang nguồn dự phòng.

Khi nguồn điện lưới phục hồi, tủ ATS sẽ tự động chuyển tải trở lại nguồn chính và tắt máy phát điện sau một khoảng thời gian trễ định sẵn để đảm bảo ổn định điện áp. Toàn bộ quá trình này diễn ra hoàn toàn tự động, không cần can thiệp thủ công.

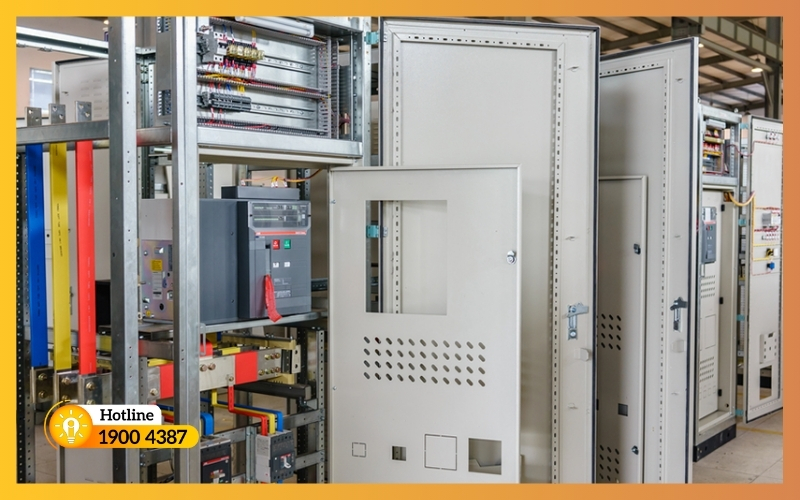

Vì sao nên lắp đặt tủ ATS chuyên nghiệp?

Tủ ATS không chỉ đóng vai trò là thiết bị chuyển nguồn tự động, mà còn đảm bảo tính liên tục và ổn định của nguồn điện. Tuy nhiên, để tủ ATS hoạt động chính xác, an toàn và đạt tuổi thọ cao, việc lắp đặt chuyên nghiệp và đúng tiêu chuẩn kỹ thuật là yếu tố bắt buộc.

Lý do bạn nên lắp đặt – thi công tủ ATS chuyên nghiệp:

• ✅ Đảm bảo an toàn tuyệt đối cho hệ thống điện: Lắp đặt sai kỹ thuật có thể gây ra hiện tượng ngắn mạch, quá tải hoặc cháy nổ thiết bị.
• ✅ Khả năng chuyển nguồn chính xác, nhanh chóng: Một hệ thống ATS chuyên nghiệp có thể chuyển nguồn chỉ trong vài giây, đảm bảo không gián đoạn nguồn điện.
• ✅ Tối ưu hiệu suất và tuổi thọ thiết bị: Tủ ATS giúp giảm hao tổn điện năng, hạn chế sụt áp, đồng thời bảo vệ máy phát và các thiết bị điện khác khỏi tình trạng hoạt động quá tải hoặc không ổn định.
• ✅ Thuận tiện cho vận hành và bảo trì: Hệ thống được lắp đặt chuyên nghiệp luôn có sơ đồ rõ ràng, bố trí dây dẫn khoa học, giúp dễ dàng kiểm tra, bảo trì hoặc mở rộng trong tương lai mà không làm gián đoạn hoạt động.
• ✅ Tuân thủ quy định pháp lý và tiêu chuẩn kỹ thuật: Với các công trình lớn như nhà máy, bệnh viện hay trung tâm thương mại, hệ thống điện bắt buộc phải được thiết kế tủ ATS theo quy chuẩn quốc gia.

Lắp đặt tủ ATS không đơn giản chỉ là đấu nối dây điện. Nó đòi hỏi kiến thức kỹ thuật chuyên sâu về điện công nghiệp, am hiểu tiêu chuẩn an toàn, cấu trúc. Chính vì vậy, lựa chọn đơn vị thi công chuyên nghiệp như iSolution sẽ hạn chế rủi ro và đảm bảo hệ thống hoạt động ổn định lâu dài.

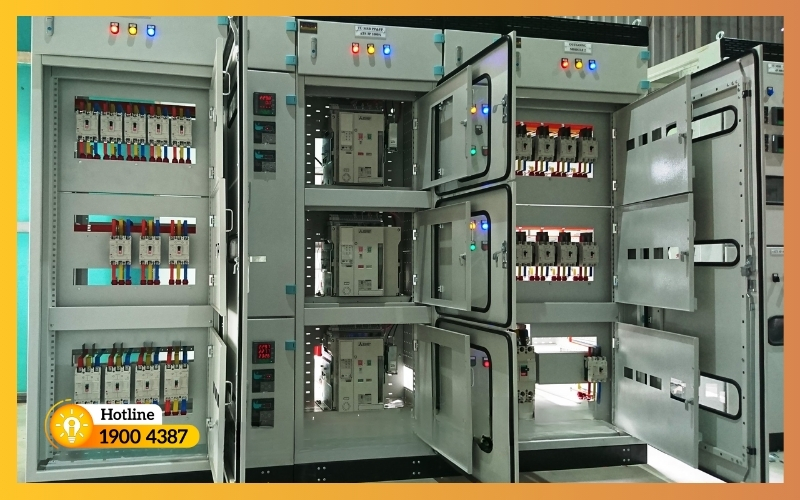

Ứng dụng của tủ ATS trong thực tế

Tủ ATS là thiết bị không thể thiếu trong các hệ thống điện hiện đại. Nhờ khả năng tự động chuyển đổi giữa nguồn điện lưới và máy phát, tủ ATS giúp các công trình, doanh nghiệp và cơ sở sản xuất duy trì hoạt động bình thường ngay cả khi mất điện, bảo vệ thiết bị, dữ liệu và dây chuyền sản xuất khỏi sự cố ngắt quãng.

Với tính năng linh hoạt và độ tin cậy cao, tủ ATS được ứng dụng rộng rãi trong nhiều lĩnh vực quan trọng sau:

• ✳️Trung tâm dữ liệu (Data Center) và phòng server: Tủ ATS giúp tự động chuyển sang nguồn điện dự phòng (UPS hoặc máy phát) ngay khi phát hiện sự cố, đảm bảo hệ thống luôn hoạt động 24/7.
• ✳️Nhà máy, xưởng sản xuất, kho lạnh: Trong công nghiệp, việc lắp tủ ATS giúp hệ thống tự động khởi động máy phát điện, duy trì hoạt động ổn định cho máy móc, đặc biệt trong kho lạnh hoặc nhà máy thực phẩm nơi nhiệt độ cần được kiểm soát.
• ✳️Bệnh viện, trung tâm y tế, tòa nhà hành chính: Tủ ATS chuyên dụng đảm bảo nguồn điện không bị gián đoạn, bảo vệ tính mạng bệnh nhân và duy trì hoạt động của các hệ thống quan trọng trong bệnh viện.
• ✳️Hệ thống viễn thông và trạm BTS: Lắp đặt tủ ATS giúp chuyển đổi nguồn nhanh chóng, giữ cho hệ thống mạng luôn hoạt động ổn định, đặc biệt trong điều kiện thời tiết khắc nghiệt hoặc khi điện lưới gặp sự cố.
• ✳️Tòa nhà cao tầng, trung tâm thương mại, văn phòng: Với khả năng tự động chuyển nguồn và khôi phục điện nhanh chóng, ATS giúp duy trì sự an toàn và trải nghiệm liền mạch cho cư dân, nhân viên và khách hàng.

Ngày nay, tủ ATS không chỉ là thiết bị kỹ thuật mà còn là giải pháp bảo vệ toàn diện cho mọi hệ thống điện, từ quy mô nhỏ đến công trình trọng điểm quốc gia.

Các loại tủ ATS phổ biến hiện nay

Trong hệ thống điện, việc lựa chọn tủ ATS phù hợp đóng vai trò quan trọng giúp đảm bảo nguồn điện luôn ổn định, an toàn và hoạt động hiệu quả. Tùy theo mức công suất tải, quy mô công trình và yêu cầu vận hành, tủ ATS được chia thành nhiều loại khác nhau. Dưới đây là những loại tủ ATS phổ biến hiện nay:

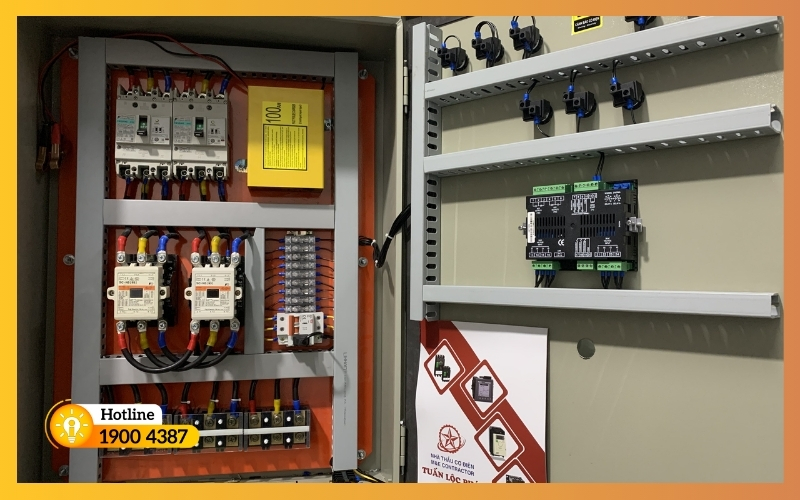

Tủ ATS sử dụng Contactor

Đây là dòng tủ ATS cơ bản, sử dụng khởi động từ để thực hiện thao tác đóng cắt giữa hai nguồn điện. Tủ ATS loại này thường được ứng dụng cho tải nhỏ dưới 100A, phù hợp với hệ thống điện văn phòng, nhà ở, cửa hàng hoặc phòng máy nhỏ.

Tủ ATS Contactor có ưu điểm là thiết kế nhỏ gọn, dễ lắp đặt và chi phí đầu tư thấp, tuy nhiên không thích hợp cho các hệ thống tải lớn hoặc hoạt động liên tục với công suất cao.

Tủ ATS sử dụng MCCB (Breaker Type)

Tủ ATS sử dụng MCCB là loại phổ biến nhất hiện nay, được ứng dụng trong nhà xưởng, trung tâm thương mại, khu công nghiệp vừa và nhỏ. Loại tủ này có độ bền cao, khả năng chịu dòng tốt và bảo vệ ngắn mạch, quá tải hiệu quả.

So với loại contactor, tủ ATS MCCB có khả năng vận hành ổn định hơn và đáp ứng được nhu cầu chuyển mạch của hệ thống điện trung bình.

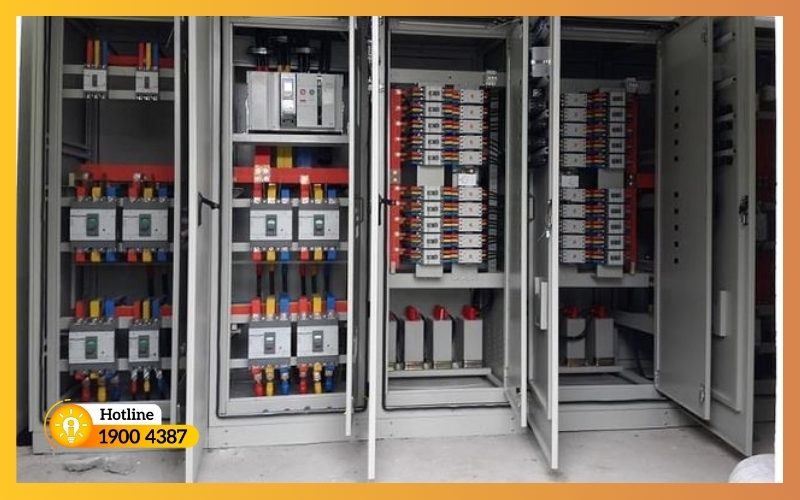

Tủ ATS sử dụng ACB

Tủ ATS dùng ACB thường được lắp đặt trong các công trình công nghiệp quy mô lớn như nhà máy sản xuất, Data Center, bệnh viện, khu công nghiệp hoặc tòa nhà cao tầng. Thiết bị ACB có khả năng chịu tải lớn, hoạt động ổn định và độ bền cơ học cao, giúp hệ thống vận hành liên tục và an toàn tuyệt đối.

Loại tủ ATS này có thể tích hợp hệ thống điều khiển tự động, giám sát từ xa và đáp ứng các yêu cầu khắt khe về thời gian chuyển nguồn, độ ổn định điện áp.

Tủ ATS 2 nguồn, 3 nguồn và 4 cực

Tùy vào cấu hình hệ thống điện, tủ ATS có thể được thiết kế với 2 nguồn, 3 nguồn hoặc 4 cực. Việc lựa chọn số nguồn và loại cực phù hợp giúp tối ưu khả năng vận hành, tránh hiện tượng chập pha, rò điện và đảm bảo hiệu suất truyền tải điện năng.

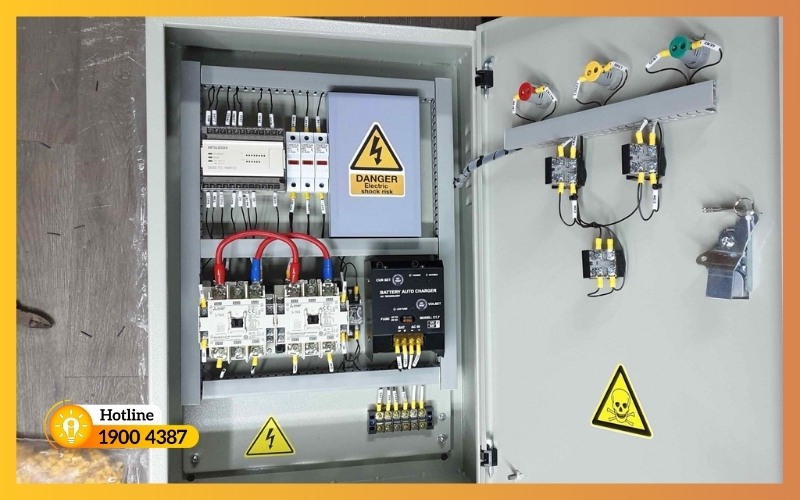

Tủ ATS tích hợp điều khiển từ xa

Đáp ứng xu hướng chuyển đổi số và tự động hóa hệ thống điện, các dòng tủ ATS hiện đại thể tích hợp tính năng điều khiển và giám sát từ xa qua mạng Internet hoặc hệ thống SCADA. Người dùng có thể theo dõi điện áp, dòng tải, trạng thái nguồn và cảnh báo lỗi ngay trên thiết bị di động hoặc máy tính.

Mỗi loại tủ ATS đều có ưu điểm và ứng dụng riêng, vì vậy việc lựa chọn đúng thiết bị là yếu tố quyết định đến độ ổn định và tuổi thọ của toàn bộ hệ thống điện.

Tiêu chí chọn tủ ATS phù hợp cho hệ thống điện

Việc lựa chọn tủ ATS đúng tiêu chuẩn là bước quan trọng giúp hệ thống điện vận hành ổn định, an toàn và tiết kiệm năng lượng. Một tủ ATS phù hợp không chỉ đảm bảo khả năng chuyển nguồn nhanh chóng, mà còn giúp kéo dài tuổi thọ thiết bị và tối ưu chi phí đầu tư.

Dưới đây là tiêu chí quan trọng cần xem xét khi chọn tủ ATS cho hệ thống điện:

• ✔ Công suất và tải điện: Cần xác định tổng công suất tải của hệ thống để chọn thiết bị có dòng định mức phù hợp. Nếu công suất tủ ATS nhỏ hơn tải thực tế, dễ dẫn đến quá tải, cháy nổ hoặc sụt áp.
• ✔ Số nguồn chuyển mạch: Tùy vào hệ thống điện, tủ ATS có thể có 2 nguồn, 3 nguồn hoặc nhiều hơn. Việc xác định đúng số lượng nguồn chuyển mạch giúp tối ưu cấu hình và đảm bảo khả năng vận hành.
• ✔ Mức tự động hóa: Tùy vào nhu cầu sử dụng, tủ ATS có thể hoạt động bằng tay, bán tự động hoặc hoàn toàn tự động. Đối với các doanh nghiệp lớn hay Data Center, iSolution khuyến nghị sử dụng tủ ATS tự động tích hợp giám sát từ xa, giúp kiểm soát hoạt động dễ dàng và chính xác.
• ✔ Môi trường lắp đặt: Môi trường ảnh hưởng trực tiếp đến độ bền và hiệu suất hoạt động của tủ ATS. Các yếu tố cần xem xét bao gồm: nhiệt độ, độ ẩm, bụi, rung động, vị trí trong nhà hay ngoài trời.
• ✔ Thương hiệu và linh kiện: Một tủ ATS chất lượng phụ thuộc lớn vào thương hiệu linh kiện bên trong. Linh kiện chính hãng không chỉ giúp đảm bảo an toàn, độ chính xác cao, mà còn dễ dàng thay thế, bảo trì và kéo dài tuổi thọ hệ thống.
• ✔ Dịch vụ kỹ thuật và bảo hành: Sau khi lắp đặt, dịch vụ kỹ thuật đóng vai trò quan trọng giúp hệ thống vận hành ổn định lâu dài.

Một tủ ATS được lựa chọn đúng tiêu chí sẽ giúp doanh nghiệp vận hành ổn định, tiết kiệm chi phí và hạn chế rủi ro về điện năng.

Các hạng mục lắp đặt tủ ATS do iSolution cung cấp

iSolution chuyên cung cấp dịch vụ thiết kế lắp đặt tủ ATS cho nhiều loại hình công trình khác nhau. Tất cả dự án đều được thực hiện theo tiêu chuẩn kỹ thuật TCVN – IEC, đảm bảo an toàn, ổn định và hiệu quả lâu dài.

Dưới đây là các hạng mục lắp đặt – thi công tủ ATS chuyên biệt mà chúng tôi hiện đang triển khai trên toàn quốc.

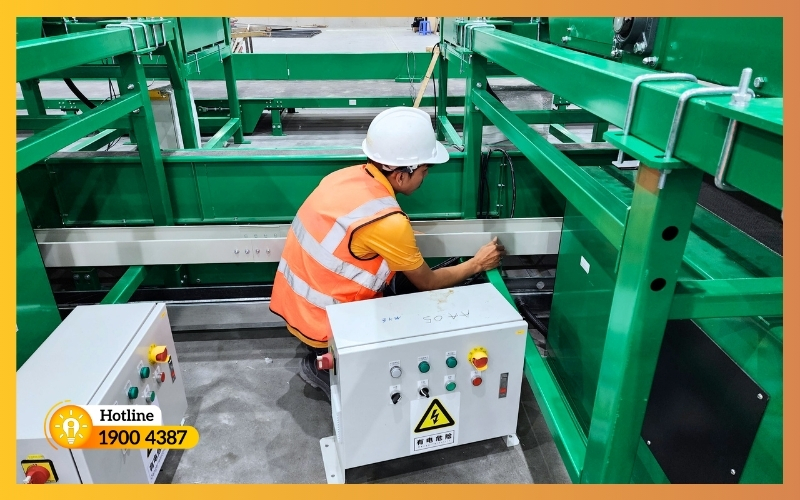

Lắp đặt tủ ATS cho nhà máy

Đối với nhà máy, chúng tôi triển khai hệ thống tủ ATS công suất lớn nhằm duy trì nguồn điện liên tục cho dây chuyền sản xuất, giảm thiểu rủi ro mất điện đột ngột và tối ưu năng lượng. Tủ được thiết kế với linh kiện chính hãng từ Schneider, LS, Mitsubishi, có khả năng chịu tải cao và độ bền vượt trội, phù hợp với môi trường sản xuất công nghiệp.

Thiết kế lắp đặt tủ ATS cho cơ sở y tế

Tại các cơ sở y tế, tủ ATS đóng vai trò đặc biệt quan trọng vì mọi sự cố điện đều có thể ảnh hưởng đến hoạt động của thiết bị y khoa. Chúng tôi cung cấp, thiết kế tủ ATS y tế chuyên dụng có khả năng chuyển nguồn trong vài giây, ổn định điện áp, hạn chế nhiễu và đáp ứng các tiêu chuẩn an toàn khắt khe cho bệnh viện, trung tâm y tế và phòng mổ.

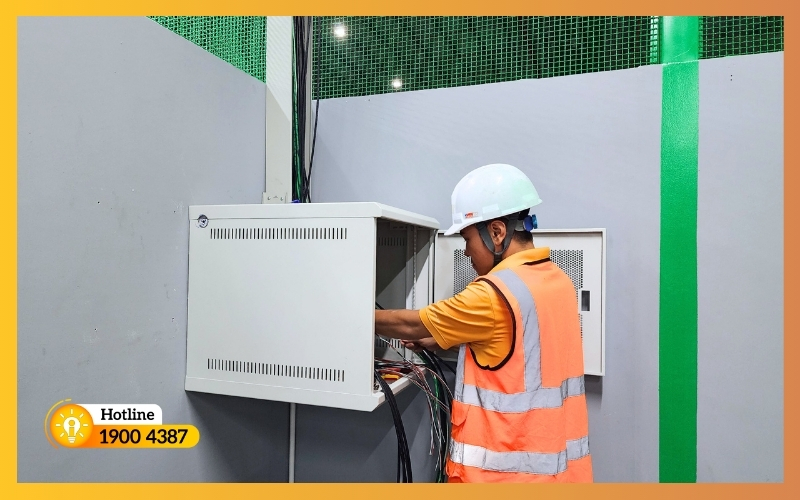

Lắp đặt tủ ATS cho trung tâm thương mại

Với trung tâm thương mại, thiết kế tủ ATS trung và cao thế giúp đảm bảo hệ thống chiếu sáng, thang máy, camera và PCCC hoạt động liên tục. Giải pháp có thể tích hợp bộ điều khiển tự động và hệ thống quản lý BMS, giúp đồng bộ toàn bộ hệ thống điện của tòa nhà, nâng cao tính chuyên nghiệp và tiết kiệm chi phí vận hành.

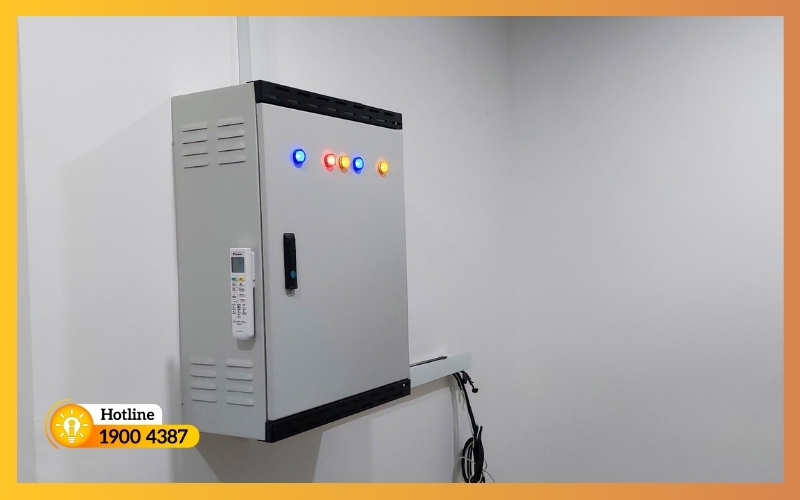

Thi công tủ ATS cho khách sạn

Ở các khách sạn và khu nghỉ dưỡng, chúng tôi chú trọng yếu tố thẩm mỹ, độ êm khi chuyển nguồn và độ ổn định cao. Tủ ATS được thiết kế nhỏ gọn, cách điện và chống ẩm tốt, phù hợp với môi trường ven biển hoặc khu vực có độ ẩm cao, đảm bảo nguồn điện luôn ổn định để duy trì chất lượng dịch vụ.

iSolution không chỉ thi công lắp đặt mà còn cung cấp tủ ATS chính hãng, chất lượng cao cho doanh nghiệp. Mỗi sản phẩm đều được kiểm định nghiêm ngặt, đảm bảo khả năng chuyển nguồn tự động nhanh chóng, an toàn và ổn định.

Sơ đồ thiết kế hệ thống điện – mạng tại iSolution

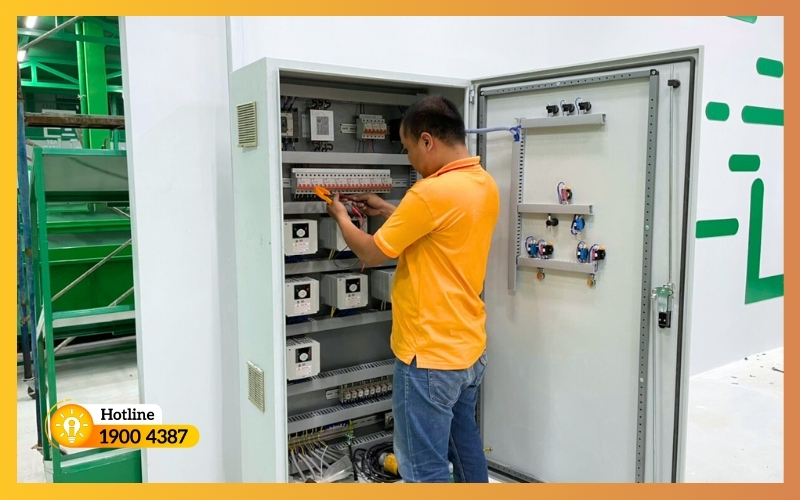

Quy trình thiết kế lắp đặt tủ ATS theo tiêu chuẩn của iSolution

Tại iSolution, mỗi dự án thiết kế lắp đặt tủ ATS đều được triển khai theo quy trình tiêu chuẩn kỹ thuật quốc tế, đảm bảo độ chính xác, an toàn và tối ưu chi phí cho khách hàng. Quy trình này được xây dựng dựa trên kinh nghiệm thực tế và tuân thủ nghiêm ngặt các quy chuẩn IEC, TCVN:

• 1️⃣Khảo sát và tư vấn kỹ thuật miễn phí: Đội ngũ kỹ sư tiến hành khảo sát hiện trạng hệ thống điện, xác định công suất tải, vị trí lắp đặt và điều kiện môi trường. Từ đó tư vấn giải pháp tủ ATS phù hợp nhất.
• 2️⃣Thiết kế bản vẽ chi tiết và lựa chọn thiết bị chuẩn: Sau khảo sát, chúng tôi thiết kế bản vẽ kỹ thuật chi tiết, mô phỏng sơ đồ đấu nối, bố trí thiết bị và tủ điện. Toàn bộ linh kiện, thiết bị được lựa chọn từ các thương hiệu uy tín để đảm bảo độ bền, khả năng chịu tải và tính tương thích cao.
• 3️⃣Lắp đặt và thi công tại công trình: Công tác lắp đặt tủ ATS được thực hiện bởi đội ngũ kỹ thuật viên giàu kinh nghiệm, tuân thủ quy trình an toàn điện tuyệt đối. Chúng tôi đảm bảo thi công gọn gàng, đúng tiến độ và đạt yêu cầu kỹ thuật cao nhất.
• 4️⃣Chạy thử và kiểm tra hệ thống: Sau khi hoàn thiện, tủ ATS được chạy thử và kiểm tra toàn diện. Mọi thông số đều được đo đạc và ghi nhận, đảm bảo hệ thống vận hành chính xác, an toàn và đồng bộ với máy phát điện.
• 5️⃣Nghiệm thu, bàn giao và bảo hành: Sau đó, chúng tôi tiến hành nghiệm thu cùng chủ đầu tư, bàn giao đầy đủ hồ sơ kỹ thuật, sơ đồ đấu nối và hướng dẫn vận hành chi tiết. Tất cả công trình đều được bảo hành dài hạn và hỗ trợ kỹ thuật 24/7.

Quy trình khép kín này giúp iSolution đảm bảo chất lượng vượt trội, độ an toàn cao và hiệu quả vận hành tối ưu cho từng công trình. Liên hệ hotline 1900 4387 để được tư vấn, thiết kế tủ ATS theo tiêu chuẩn.

Tiêu chuẩn kỹ thuật khi thi công – thiết kế tủ ATS

Trong các dự án thiết kế lắp đặt tủ ATS, iSolution luôn đặt yếu tố an toàn, độ bền và tính ổn định hệ thống lên hàng đầu. Mọi công trình đều được thực hiện theo tiêu chuẩn kỹ thuật nghiêm ngặt, đảm bảo vận hành hiệu quả, giảm rủi ro điện và đáp ứng yêu cầu của các hệ thống điện công nghiệp, dân dụng hiện đại.

Tuân thủ tiêu chuẩn điện Việt Nam và quốc tế (IEC, TCVN)

Tủ ATS được thi công tuân thủ hoàn toàn các tiêu chuẩn điện quốc tế IEC và tiêu chuẩn Việt Nam TCVN hiện hành. Cụ thể:

• IEC 60947-6-1: tiêu chuẩn về thiết bị chuyển mạch tự động.
• IEC 61439: tiêu chuẩn về tủ điện hạ áp lắp ráp sẵn.
• TCVN 7447: quy định về hệ thống điện an toàn và lắp đặt thiết bị điện.

Việc tuân thủ các tiêu chuẩn này giúp hệ thống đảm bảo an toàn vận hành, độ tin cậy cao và khả năng tương thích với nhiều thiết bị điện khác nhau, đồng thời dễ dàng kiểm định và bảo trì sau lắp đặt.

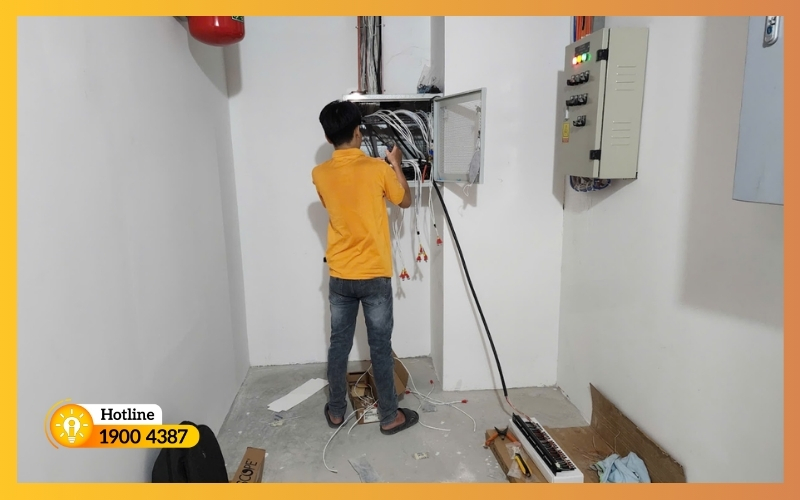

Đảm bảo an toàn cách điện, nối đất, chống quá tải

Trong quá trình thi công, cần chú trọng an toàn cách điện và chống rò rỉ dòng điện. Tất cả tủ ATS đều được thiết kế với hệ thống cách điện lớp kép, nối đất độc lập cho từng ngăn và sử dụng thiết bị bảo vệ quá tải, ngắn mạch, mất pha theo đúng quy chuẩn kỹ thuật.

Ngoài ra, bố trí cáp và busbar được phân bố dòng điện đồng đều, hạn chế hiện tượng phát nhiệt cục bộ. Điều này không chỉ tăng tuổi thọ linh kiện mà còn đảm bảo hệ thống vận hành an toàn.

Sử dụng linh kiện chính hãng từ Schneider, LS, Mitsubishi

iSolution cam kết 100% linh kiện trong tủ ATS là hàng chính hãng, có chứng nhận xuất xứ rõ ràng. Các thương hiệu hàng đầu như Schneider Electric, LS Electric, Mitsubishi Electric được lựa chọn nhờ độ ổn định, khả năng chịu tải và độ bền cơ học vượt trội.

Nhờ đó, tủ ATS của chúng tôi có thời gian hoạt động liên tục, ít hư hỏng và giảm tối đa chi phí bảo trì, đồng thời tương thích với nhiều hệ thống điện tự động hiện đại, bao gồm cả hệ thống điều khiển SCADA và BMS.

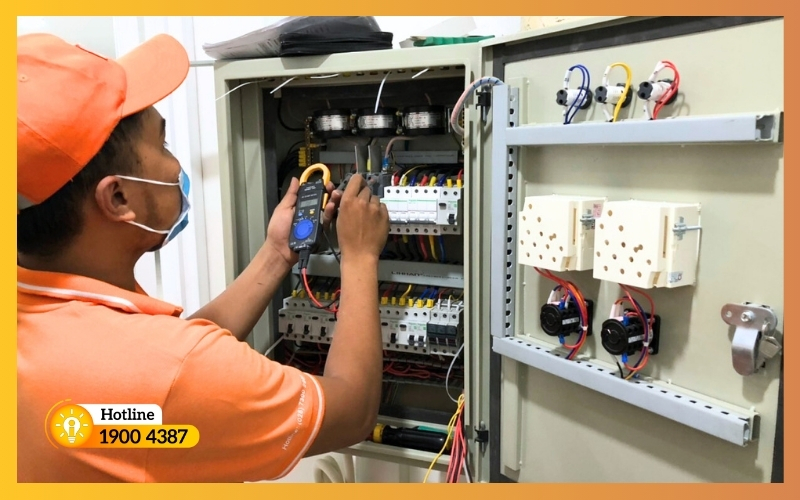

Kiểm tra định mức dòng điện, thời gian chuyển mạch, độ ổn định hệ thống

Trước khi bàn giao, iSolution thực hiện kiểm tra định mức dòng điện và thời gian chuyển nguồn theo tiêu chuẩn kỹ thuật. Mỗi tủ ATS đều được chạy thử nghiệm với các kịch bản thực tế để đảm bảo khả năng phản ứng nhanh và hoạt động chính xác trong mọi điều kiện.

Ngoài ra, hệ thống được đánh giá độ ổn định điện áp, cân bằng pha và khả năng hồi phục tải sau chuyển mạch, giúp đảm bảo toàn bộ thiết bị điện trong hệ thống vận hành trơn tru, không xảy ra gián đoạn hay sụt áp nguy hiểm.

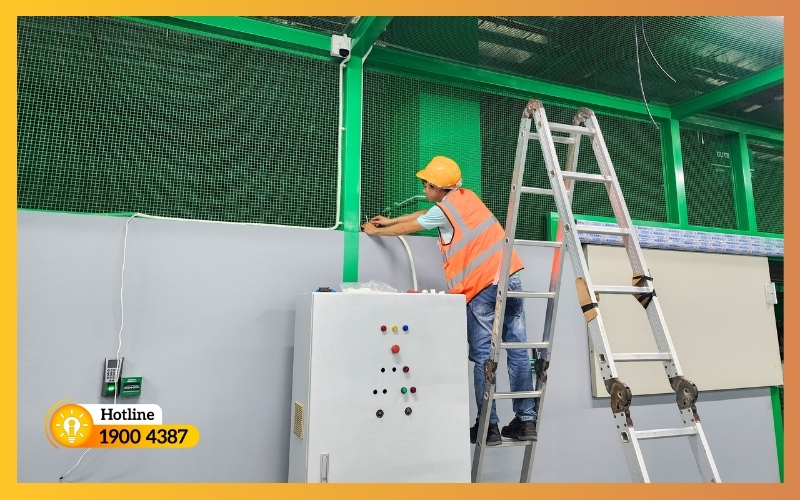

Lưu ý quan trọng khi thiết kế lắp đặt tủ ATS

Để hệ thống tủ ATS hoạt động an toàn, ổn định và đạt hiệu suất cao nhất, việc thiết kế và lắp đặt đúng kỹ thuật là yếu tố then chốt. Dưới đây là những lưu ý quan trọng khi thiết kế lắp đặt tủ ATS:

• ♦️Đảm bảo khoảng cách an toàn tối thiểu 80cm: Khi bố trí tủ ATS, cần chừa khoảng cách tối thiểu 80cm ở hai bên và phía sau để đảm bảo luồng khí lưu thông tốt, tránh tích nhiệt và giúp kỹ thuật viên dễ dàng thao tác, bảo trì hoặc kiểm tra hệ thống.
• ♦️Tủ ATS đặt gần máy phát điện để giảm tổn thất đường dây: Tủ ATS nên được lắp đặt càng gần máy phát càng tốt, giúp giảm chiều dài cáp, hạn chế sụt áp và tổn thất điện năng khi chuyển đổi nguồn.
• ♦️Tránh nơi ẩm ướt, nhiệt độ cao, bụi bặm: Không nên đặt tủ ở khu vực ẩm thấp, gần nguồn nhiệt hoặc nhiều bụi. Nếu bắt buộc phải lắp ngoài trời, iSolution khuyến nghị sử dụng vỏ tủ sơn tĩnh điện cấp bảo vệ IP54–IP65, có gioăng chống nước và quạt thông gió.
• ♦️Lắp bảo vệ ngắn mạch cho đầu phát điện: Để đảm bảo an toàn cho hệ thống, cần lắp thiết bị bảo vệ ngắn mạch và quá tải ở đầu phát điện. Thiết bị này giúp ngắt nguồn tự động khi xảy ra sự cố, bảo vệ máy phát và tủ ATS khỏi nguy cơ chập điện, cháy nổ hay hư hỏng linh kiện.
• ♦️Sử dụng rơ le trung gian cho MCCB công suất lớn: Với tủ ATS sử dụng MCCB từ 250A trở lên, việc bổ sung rơ le trung gian là cần thiết để giảm tải cho mạch điều khiển, tăng tuổi thọ tiếp điểm và hạn chế hiện tượng hồ quang khi đóng ngắt tải lớn.

Tóm lại, một tủ ATS được lắp đặt đúng kỹ thuật và tuân thủ đầy đủ các tiêu chuẩn an toàn sẽ giúp hệ thống điện vận hành trơn tru, giảm thiểu sự cố và tiết kiệm chi phí bảo trì lâu dài.

Liên hệ ngay!

Việc thiết kế lắp đặt tủ ATS đúng kỹ thuật giúp hệ thống điện luôn ổn định, an toàn và hoạt động liên tục, đồng thời bảo vệ thiết bị, tiết kiệm năng lượng và chi phí vận hành. Với đội ngũ kỹ sư giàu kinh nghiệm, iSolution cam kết mang đến giải pháp tủ ATS và thi công hệ thống máy phát điện đạt chuẩn cho mọi công trình. Liên hệ ngay hotline 1900 4387 để nhận báo giá!
